IdACS


Инструмент IdACS (на основе ItACS с включением IfACS) предназначен для идентификации параметров линейной передаточной функции по сигналам во временной и частотной областях, загружаемых из файла.

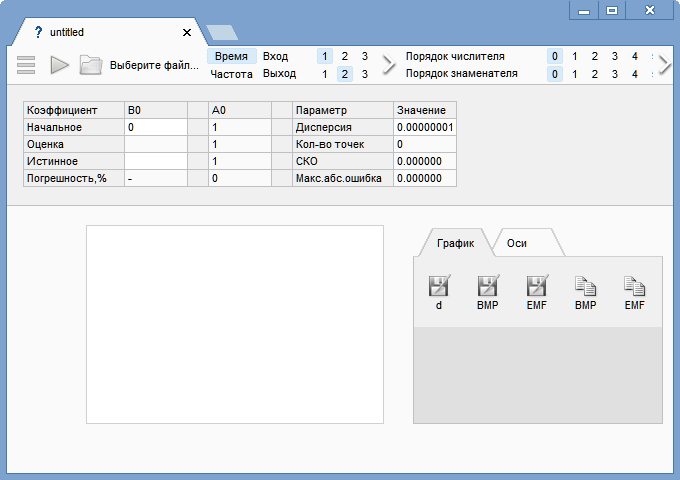

Окно IdACS представлено ниже.



Для идентификации необходимо последовательно выполнить действия:
1. Нажать на кнопку "Выберите файл" и выбрать реальный файл с экспериментальными данными.
2. Определить вход и выход в файле, выбирая номер последовательности данных щелкая по цифрам 1...9. Обычно в файле содержатся 2 сигнала, поэтому возможны варианты 1,2 или 2,1 в зависимости от правил экспорта.
3. Задать порядок числителя и знаменателя передаточной функции, щелкая по правым цифрам 0...25. Порядок знаменателя не может быть меньше порядка числителя. Коэффициент при старшей степени знаменателя всегда будет равен 1!
4. Нажать кнопку Идентифицировать
5. В поля Истинное для каждого параметра можно записать его реальное значение, если оно известно. Программа автоматически рассчитает погрешность.

Пример

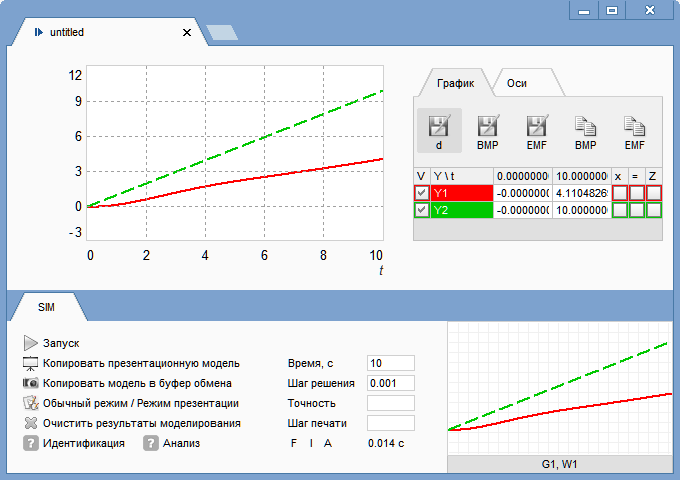

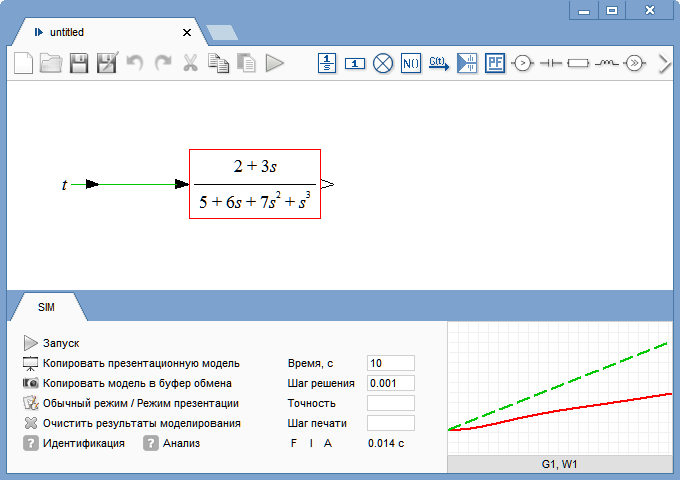

Допустим, что в программе SimACS построена структурная схема системы и графики входного и выходного воздействия необходимо вывести.



Двойной щелчок по графику активирует полноэкранный режим, в котором необходимо нажать на "d" и выбрать файл для сохранения.

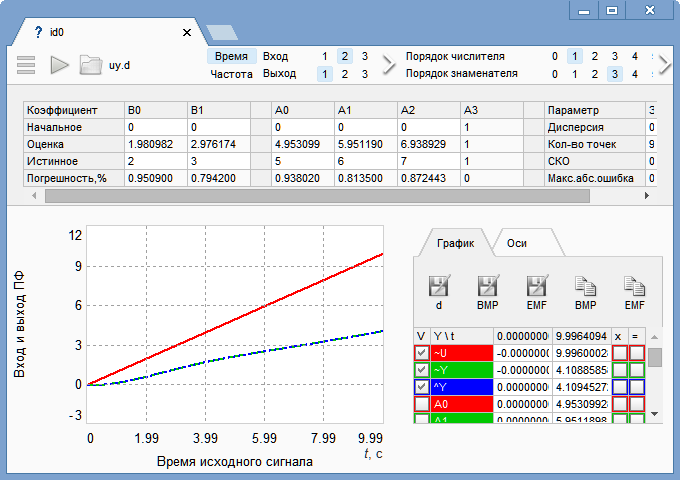

После этого в IdACS выбирается файл *.d, задается вход-выход 2-1, порядок 1-3, истинные значения, временная область Время и запускается идентификация. Результат идентификации отображен ниже.



Для идентификации в частотной области действия выполняются аналогично.

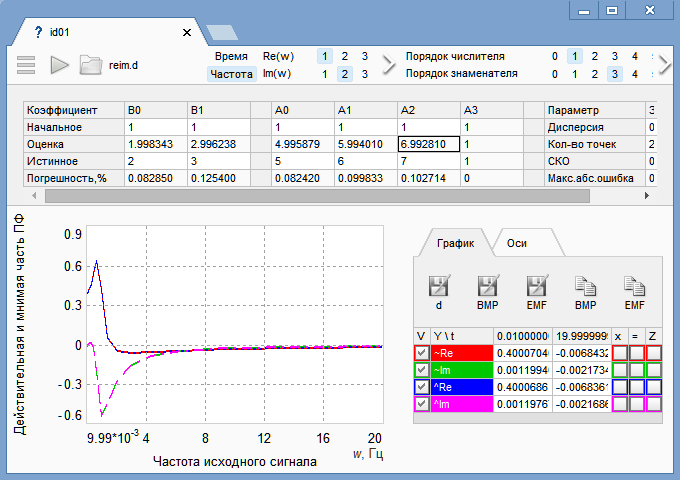

Например, при наличии действительной Re и мнимой Im частей передаточной функции в файле, в IdACS выбирается файл, задается Re-Im 1-2, порядок 1-3, истинные значения,  начальные значения, частотная область Частота и запускается идентификация. Результат идентификации отображен ниже.
