Выбрать и запомнить


Обозначение


Описание

Блок предназначен для реализации цифрового фиксатора - выборки значения сигнала в определенные моменты времени и его удержание.
1 вход - обрабатываемый сигнал;
2 вход - сигнал, равный в текущий момент времени 1, если требуется выбрать значение из входа 1, и равный 0 в ином случае. Равномерная выборка реализуется через Импульсы.

Пример

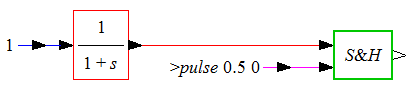

Структурная схема, осуществляющая выборку и запоминание сигнала каждые 0,5 секунды, имеет следующий вид.

На блок S&H действует входной сигнал типа "импульсы", который записывается как "$>pulse 0.5 0".

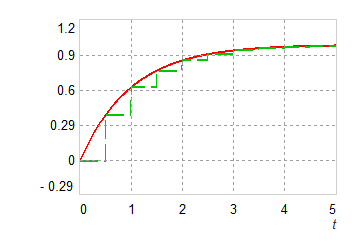

Результат моделирования.
