SimACS


Инструмент SimACS позволяет выполнять моделирование и идентификацию объектов и систем по заданной модели, построенной либо при помощи структурной схемы, либо при помощи эквивалентной электрической схемы и электронных компонентов, сети Петри.

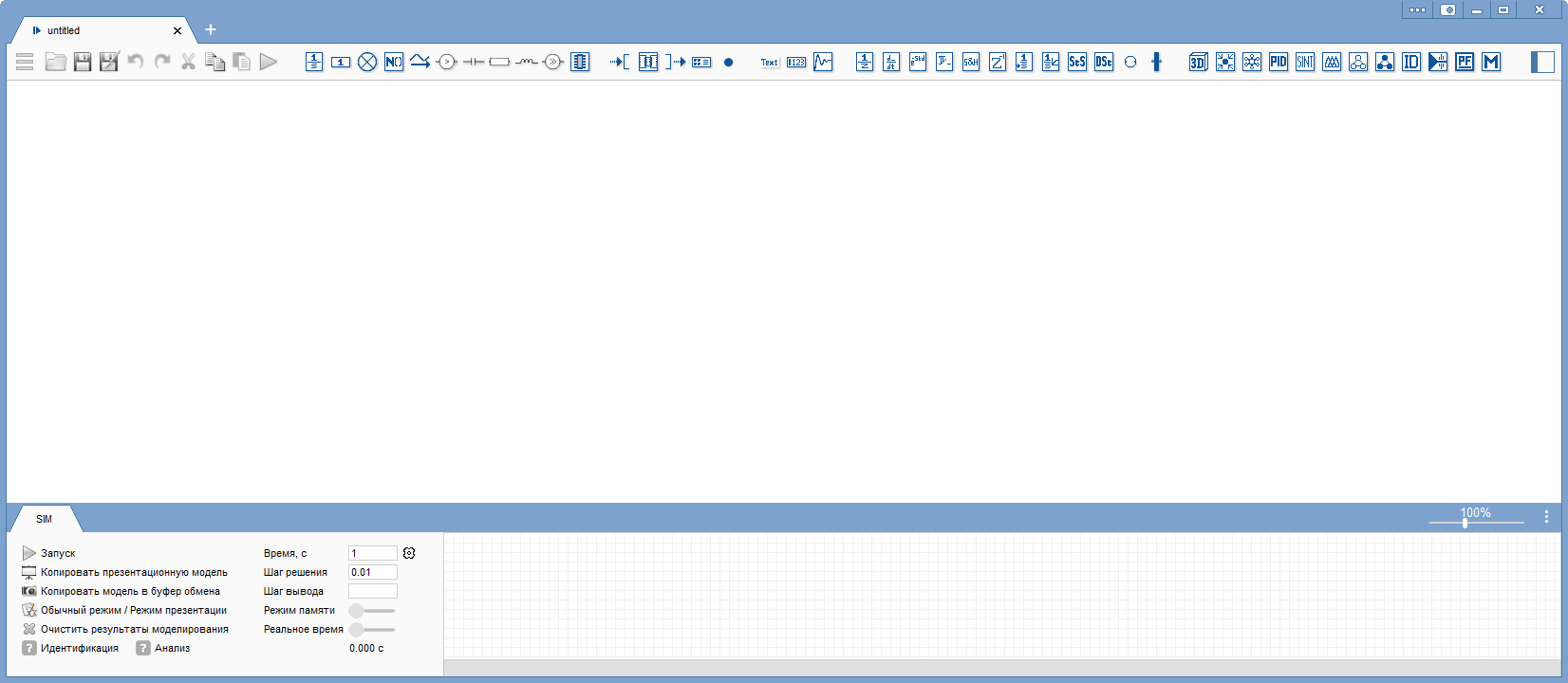

Окно SimACS представлено ниже



Окно SimACS содержит:
1.Стандартные функции: открыть файл, сохранить файл, сохранить как, отмена, повтор, вырезать, копировать, вставить и запустить.
2.Галерея элементов структурной схемы: динамическое звено, усилительное, суммирующее звено, нелинейное (программируемое) звено, внешнее воздействие.
3.Галерея элементов электрической схемы: источник напряжения, ёмкость, сопротивление, индуктивность, источник тока, электронный компонент.
4.Галерея вспомогательных элементов: вход подсистемы, подсистема, выход подсистемы, общая переменная, узел.
5.Галерея представления информации: текстовое поле для комментариев, дисплей, 2D-график.
6.Галерея дополнительных компонентов структурной схемы: дискретное звено, звено производная, запаздывания, цифровой ключ, устройство выборки и хранения, задержка, сбрасываемый интегратор, ограничиваемый интегратор, пространство состояний непрерывной системы, пространство состояний дискретной системы.
7.Галерея элементов сети Петри: позиция, переход.
8.Галерея дополнительных элементов и модулей: 3D-объект, интерактивный объект, Modbus, PID регулятор, средство синтеза и параметрическая идентификация (для учебных целей), компаратор, постобработка (свертка сигнала), математическая программируемая функция.
9.Рабочая область - лист для ввода модели.
10.Вкладка SIM - моделирование, рядом при наличии отображаются вкладки программирования элементов.
11.Настройки моделирования.
12.Область вывода графика.

Основное назначение - построение структурных, электрических и информационных схем систем управления с использованием элементов:
- динамические звенья: непрерывные и дискретные интеграторы и передаточные функции с постоянными или переменными программируемыми на языке Си параметрами;
- усилительные звенья с постоянным или переменным программируемым на языке Си коэффициентом усиления;
- суммирующие звенья;
- нелинейные (программируемые) звенья: ограничители сигнала, зона нечувствительности, селектор, реле, люфт, фильтрация данных, математические операции, а также программирование на языке Си произвольных математических функций.
- внешние воздействия: постоянное ступенчатое воздействие, синусоида, квадратный, равномерный, пилообразный и нарастающий сигналы, шум с нормальным законом распределения, равномерный и белый шумы, линейная частотная модуляция, генератор импульсов, реализация собственного воздействия на языке Си.
