Подсистема


Обозначение


Описание

Блок предназначен для группировки блоков в одно целое, имеющее необходимое число входов и выходов.

Редактирование

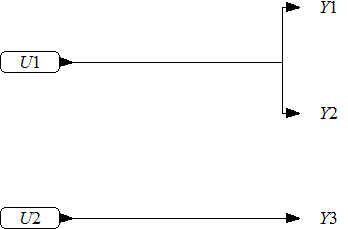

Двойной щелчок левой кнопкой мыши по элементу выполняет переход в подсистему, внутри которой существует отдельное пространство, в котором возможно располагать другие элементы, а также входы и выходы подсистемы.



Для выхода из подсистемы необходимо дважды щелкнуть левой кнопкой по белой пустой области модели. После этого внешний вид блока заменится в соответствие с имеющимися входными и выходными сигналами.
