Сброс интегратора


Обозначение


Описание

Блок предназначен для реализации интегратора, внутреннее состояние которого может быть сброшено при подаче 1 сигнала на вход.
1 вход - входной сигнал;
2 вход - сигнал, равный тому, чему будет равно внутреннее состояние интегратора;
3 вход - управляющий сигнал, равный 1, если необходимо провести сброс.

Пример

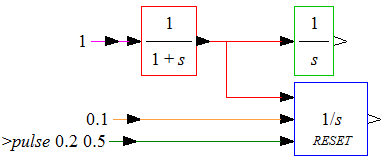

Сброс интегратора в 0,1 каждые 0,2 секунды через 0,5 секунд с начала моделирования.

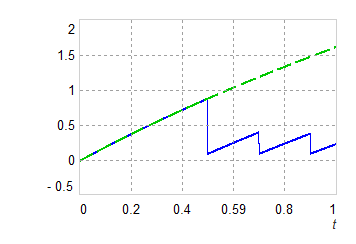

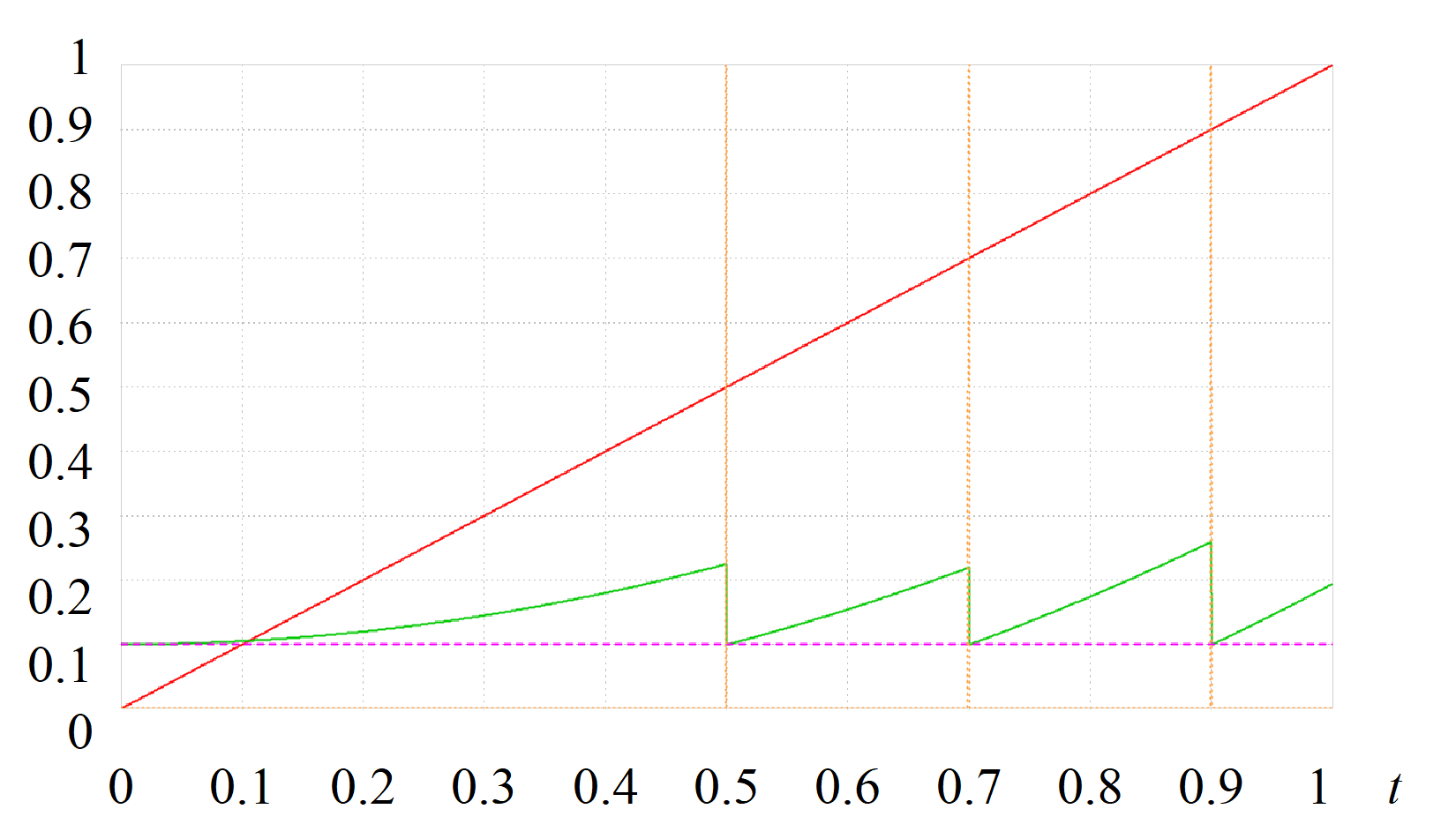

Результат моделирования.
