Анализ

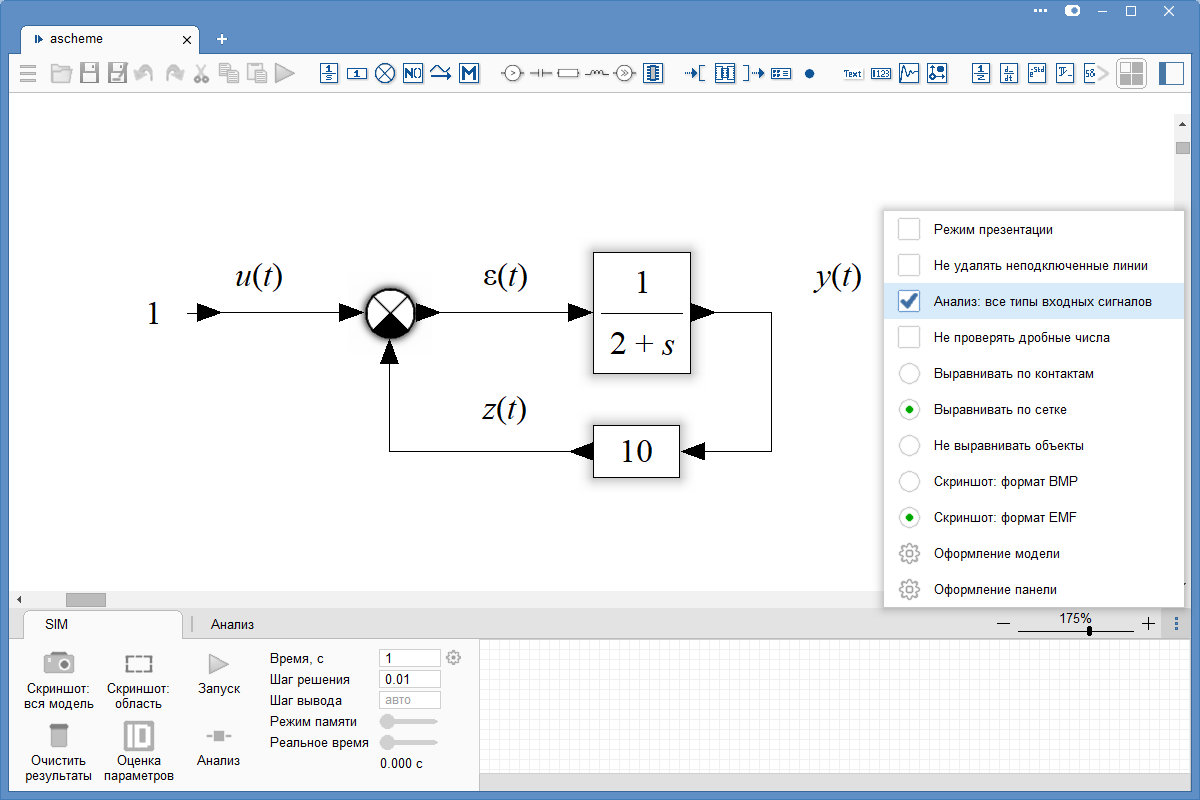

На вкладке SIM имеется инструмент под названием "Анализ", который позволяет для передаточной функции или участка цепи:
1. Получить передаточную функцию
2. Получить графики действительной Re и мнимой Im частей
3. Построить годограф Найквиста
4. Построить амплитудные частотные характеристики
5. Построить фазовые частотные характеристики
6. Построить амплитудные и фазовые частотные характеристики
7. Найти корни

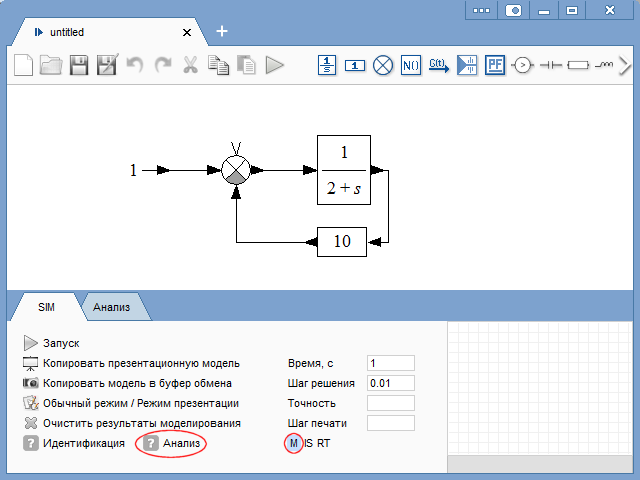

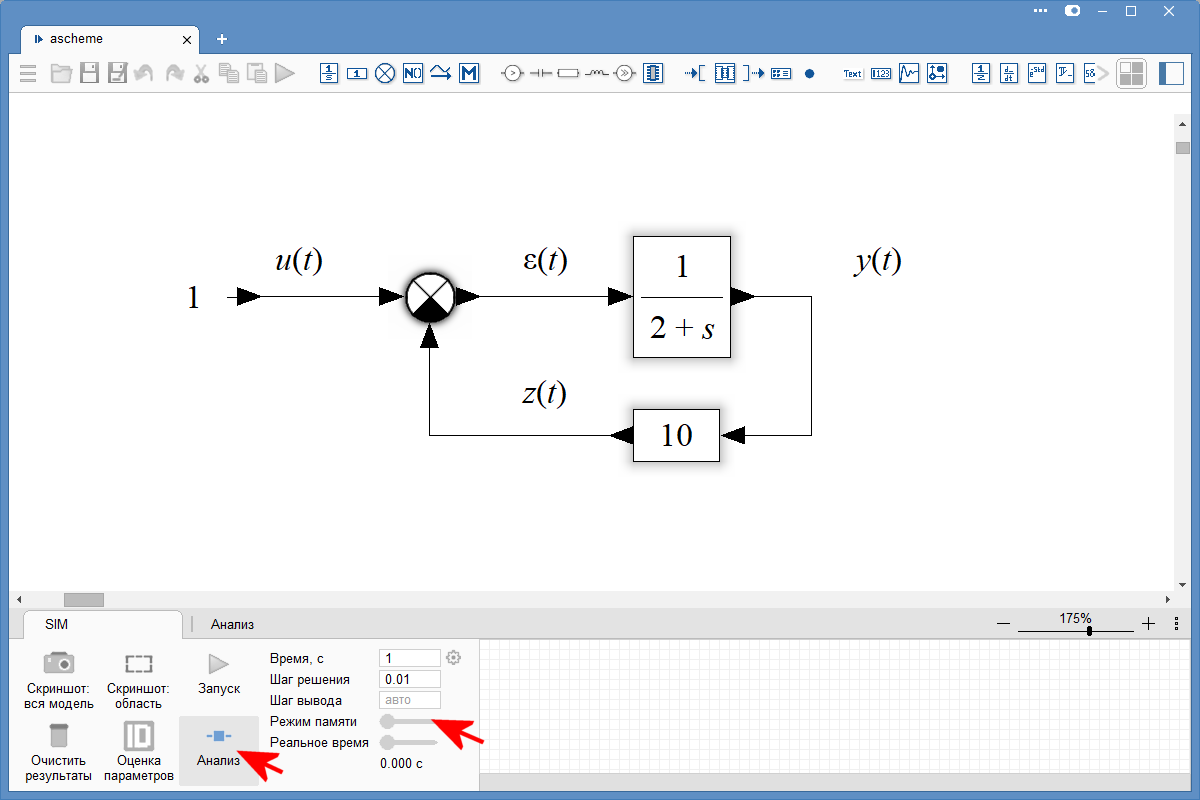

ВНИМАНИЕ! В версии 19.33 доступно сохранение соответствующих результатов анализа системы. Для этого необходимо активировать на вкладке режим памяти M.

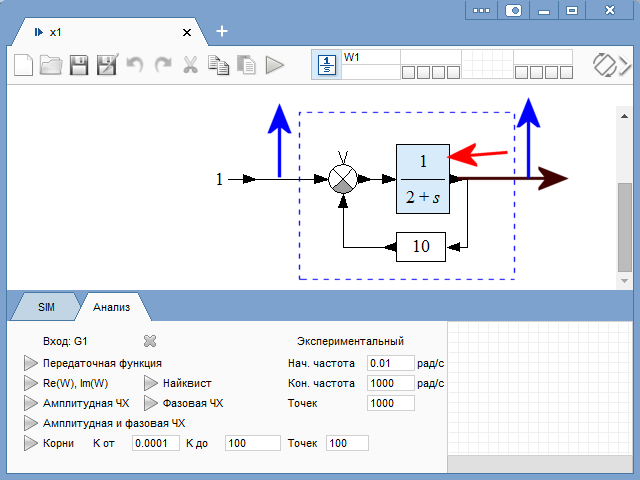

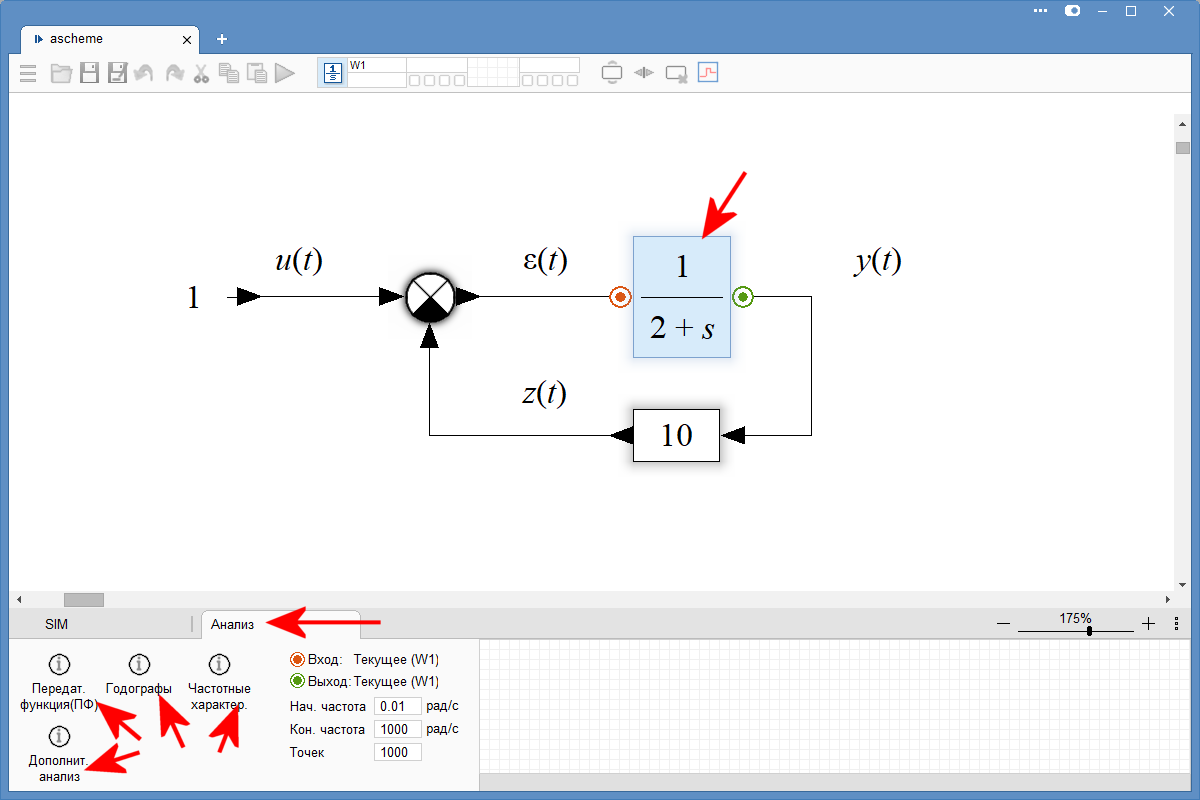

Для того, чтобы выполнить анализ только одного звена, его необходимо выделить на структурной схеме и нажать на соответствующий пункт меню.

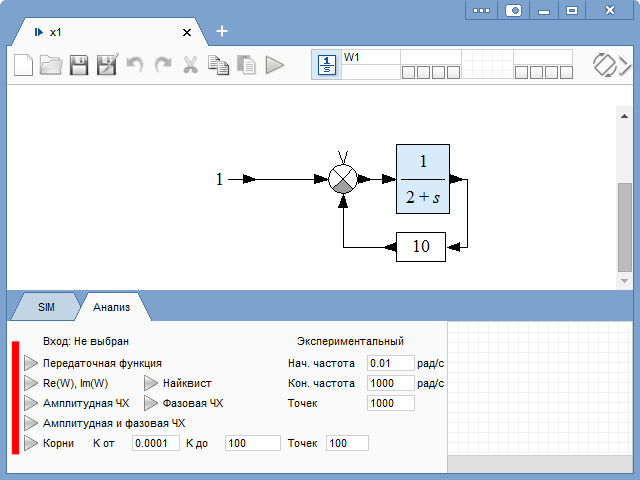

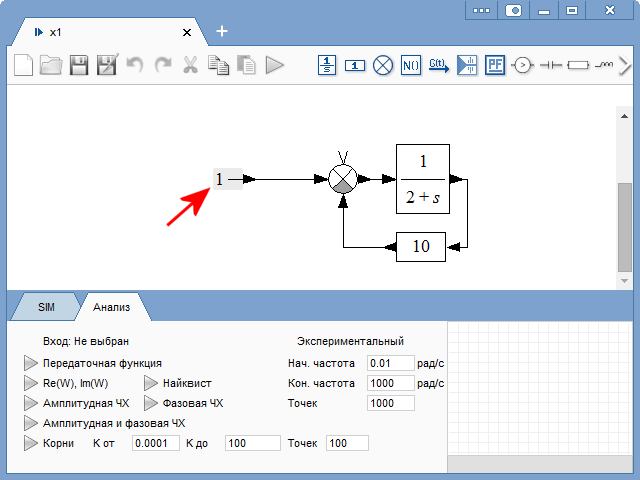

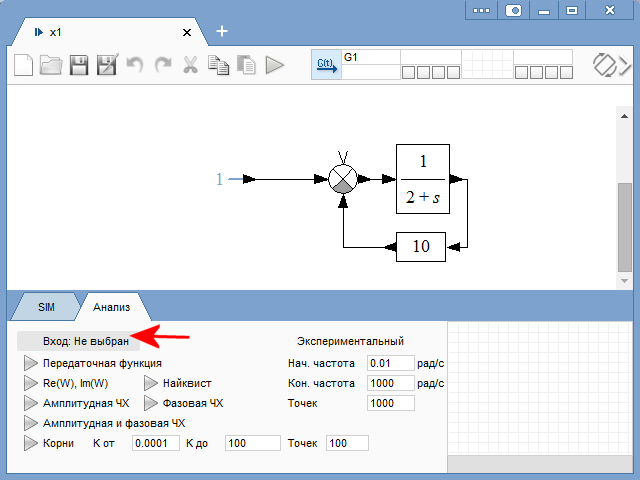

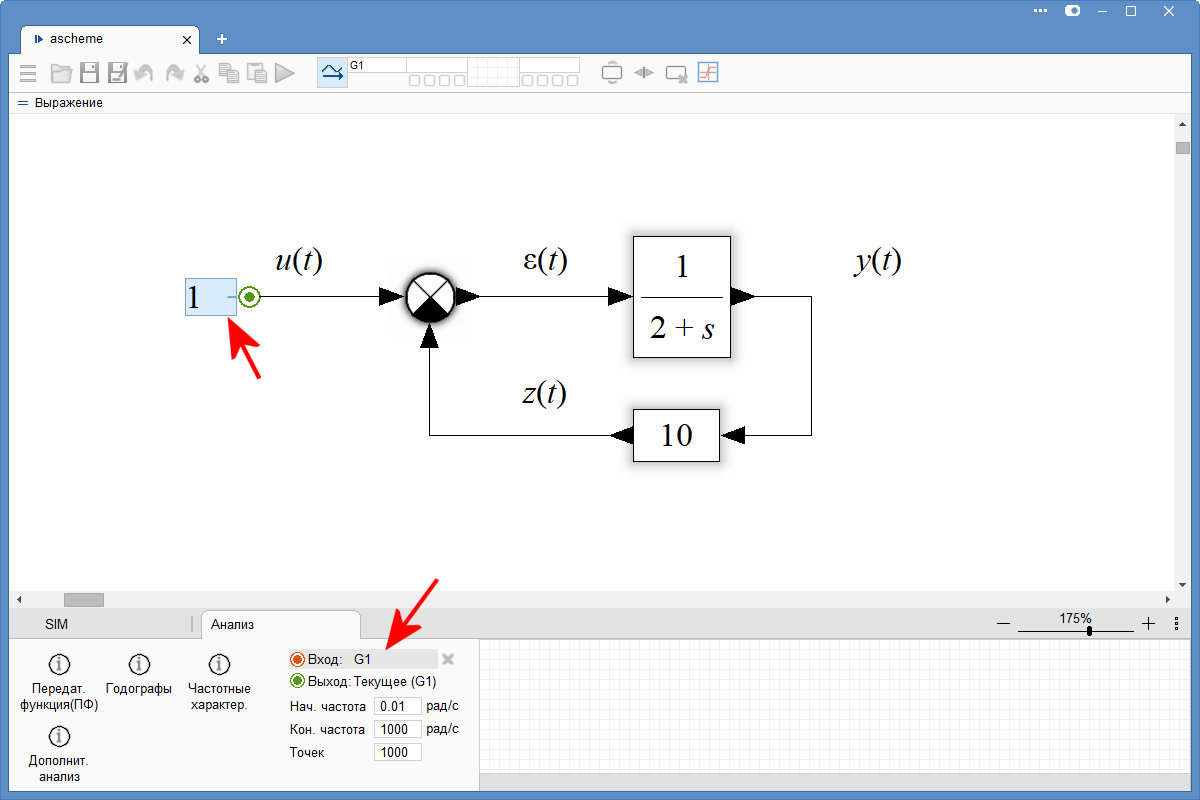

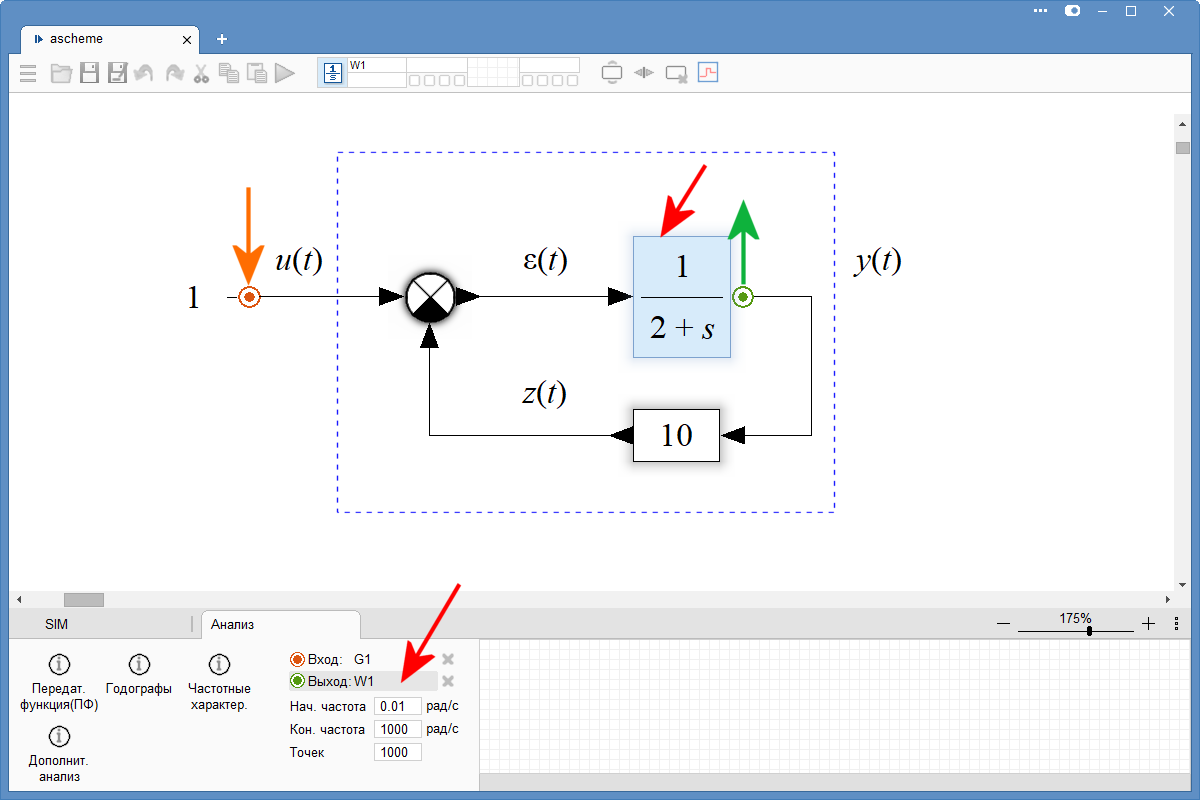

Для того, чтобы выполнить анализ участка цепи, например, для передаточной функции замкнутой системы, необходимо на схеме выделить звено, которое является входным для этой передаточной функции. В рассматриваемом случае этим звеном является внешнее воздействие с коэффициентом "1". Далее на вкладке Анализ необходимо щелкнуть на "Вход: Не выбран" для того, чтобы дальнейшие действия выполнялись на участке от выхода этого звена (т.е. от линии между этим звеном и сумматором).

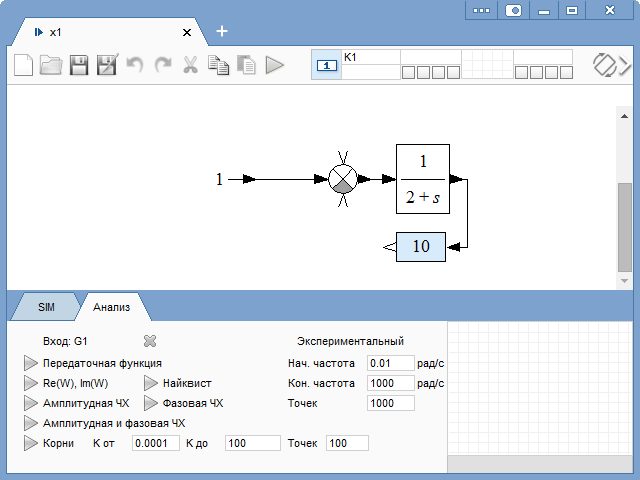

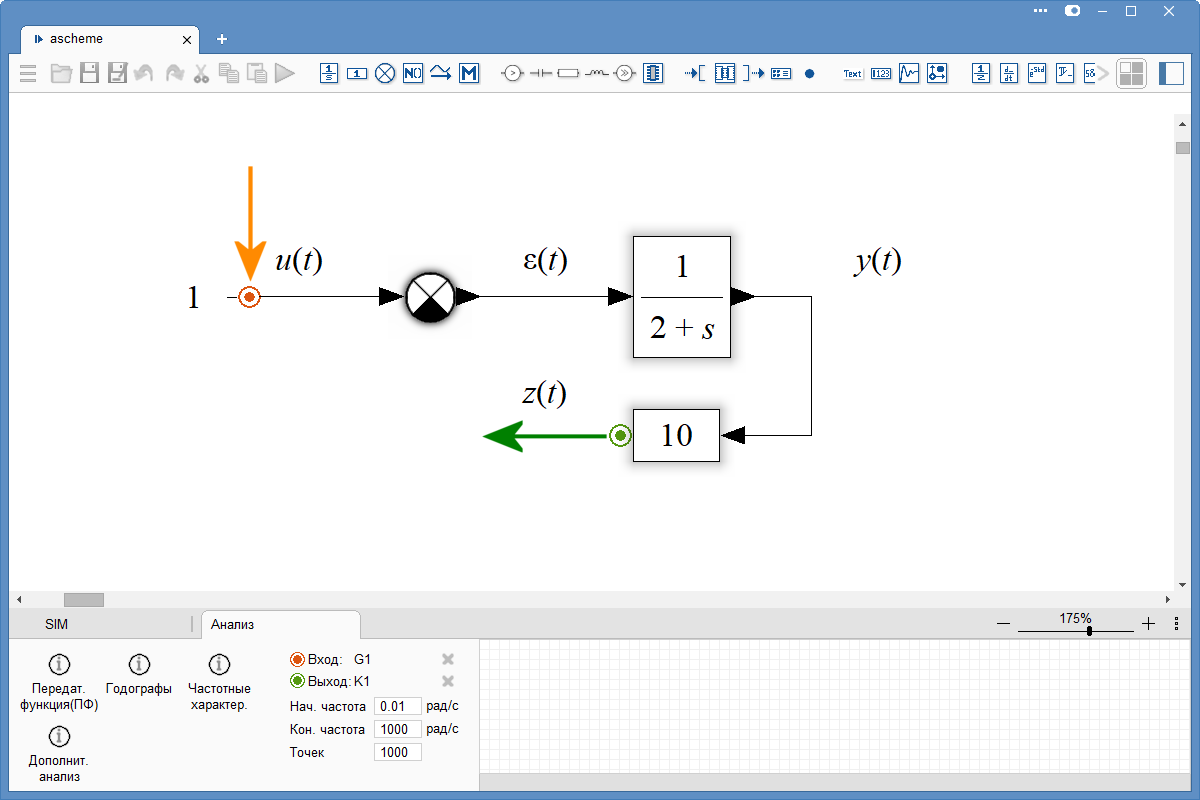

После этого на схеме выбирается звено участка, выход которого является выходом искомой передаточной функции замкнутой системы.

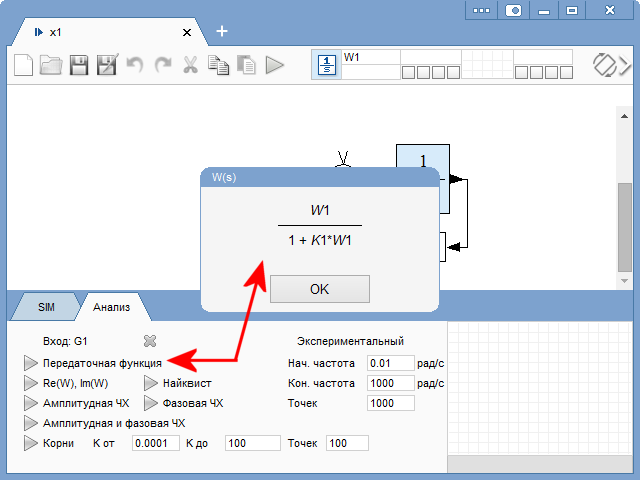

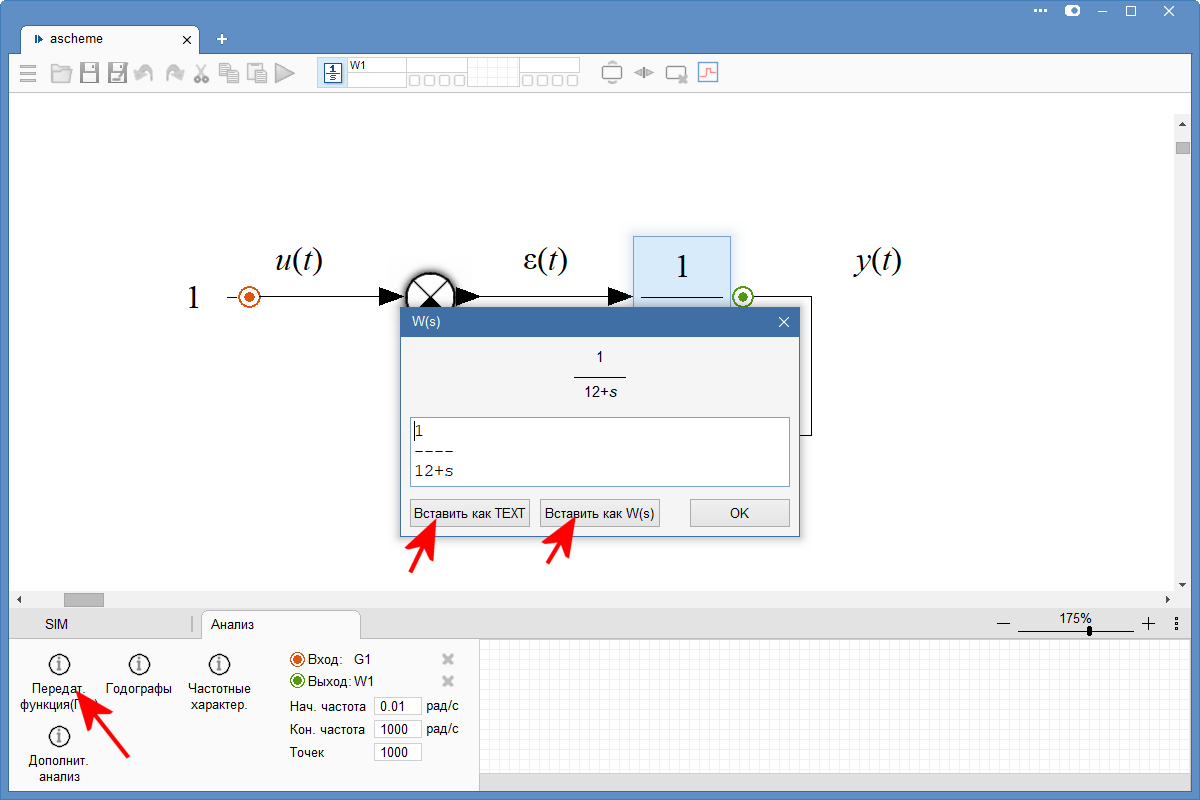

В результате передаточная функция на участке от выхода G(t) до выхода W(s) будет равна

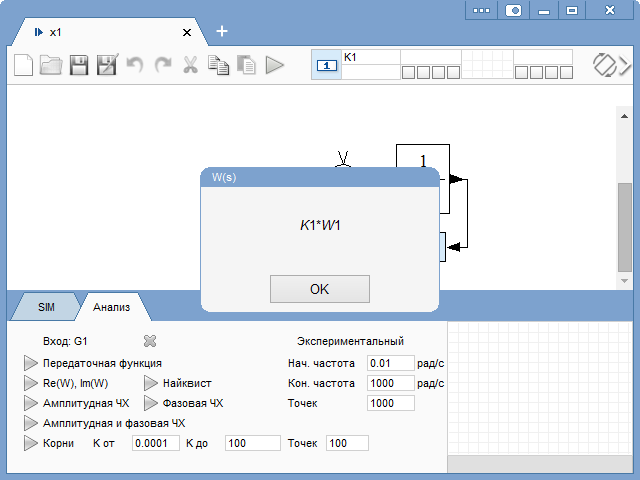

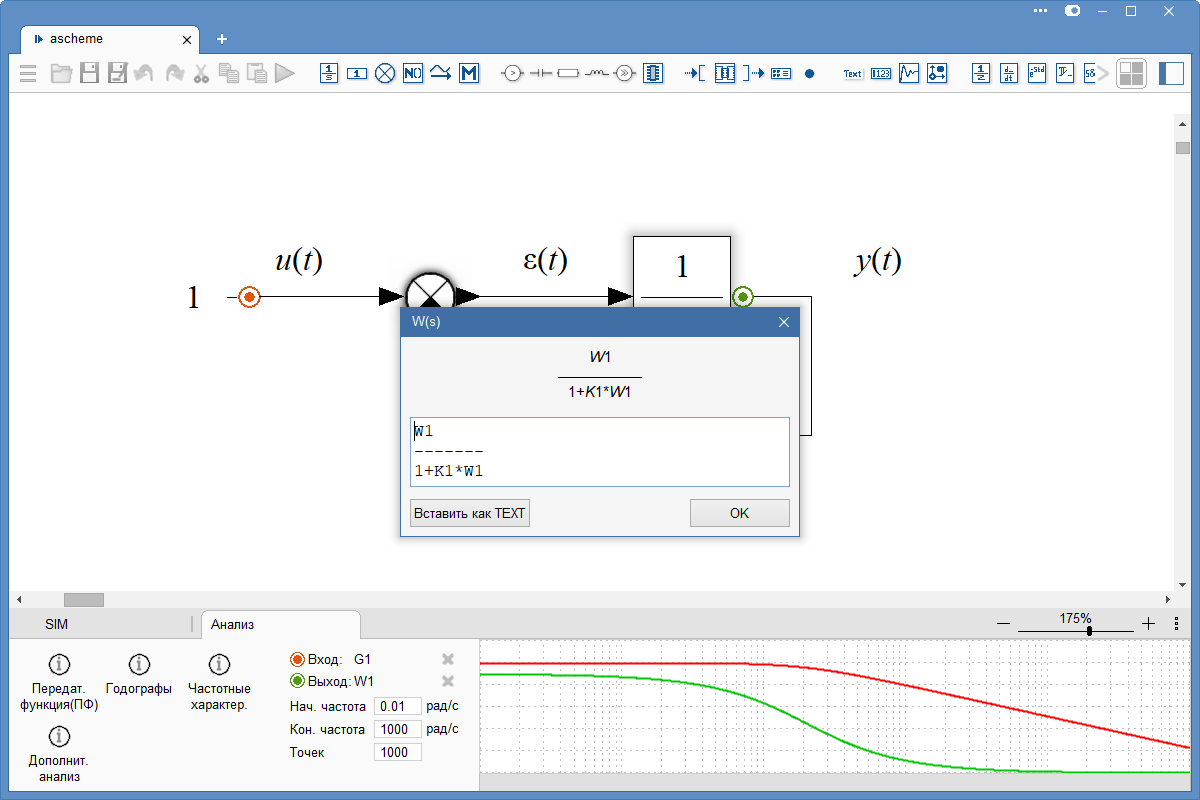

Передаточная функция разомкнутой системы


... равна...

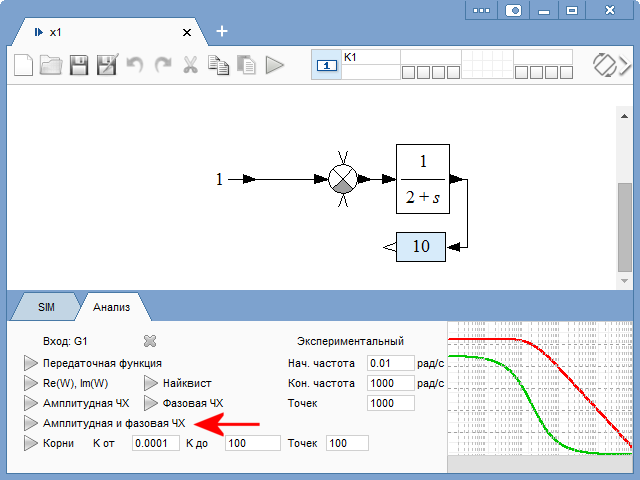

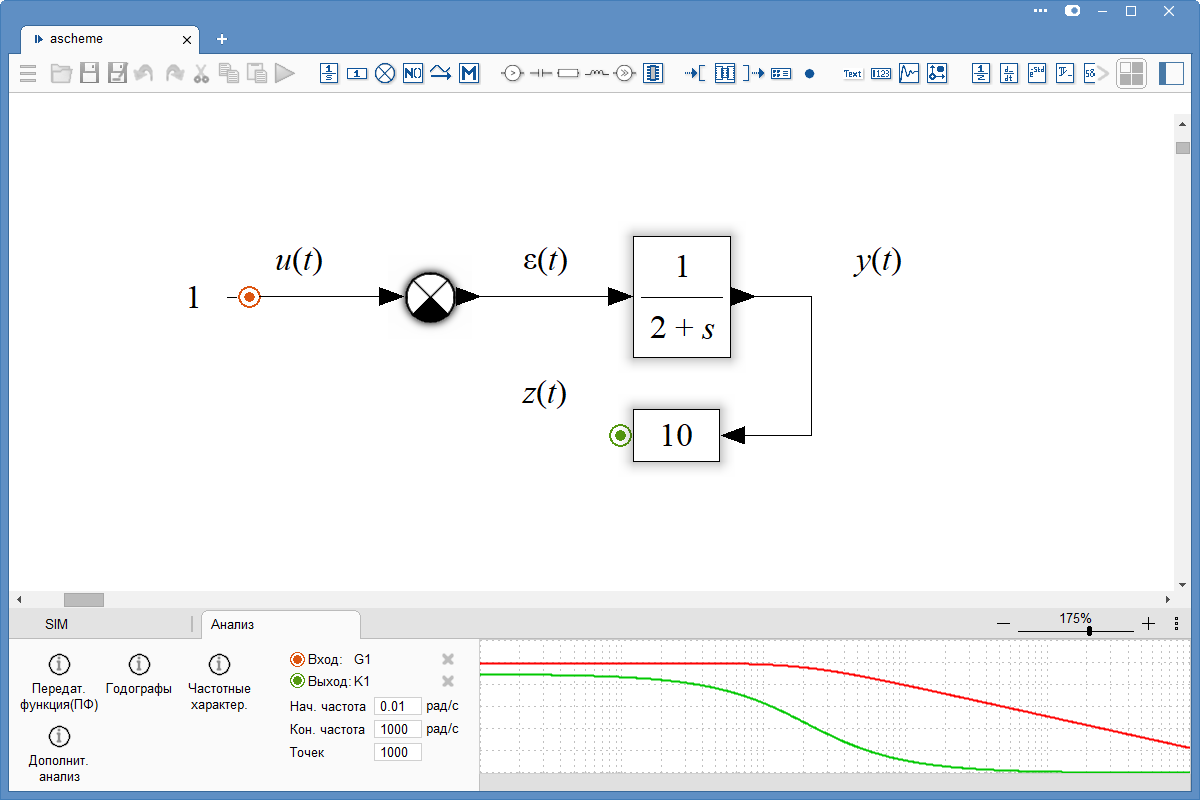

График амплитудной и фазовой частотных характеристик разомкнутой системы
