RC фильтр - это набор сопротивления R и конденсатора C, используемый для сглаживания сигналов.
Характеристики

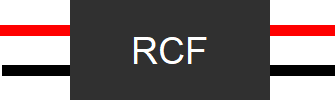

RC фильтр представляет собой устройство с 4 контактами.
Контакты левой части (вход фильтра):
1 контакт (верхний) может подключаться к положительному сигналу.
2 контакт (нижний) может подключаться к следующему элементу схемы или к земле.
Контакты правой части (выход фильтра):
1 контакт (верхний) может подключаться к положительному сигналу.
2 контакт (нижний) может подключаться к следующему элементу схемы или к земле.
Настройка

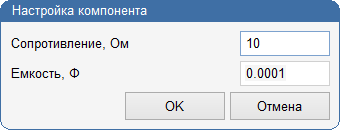

Для настройки значения RC фильтра необходимо щелкнуть дважды по элементу и в появившемся окне задать требуемые параметры.
