Потенциометр предназначен для:
- плавной настройки величины сопротивления в заданном диапазоне;
- работы в качестве датчика угла поворота вала в ограниченном диапазоне.

Характеристики

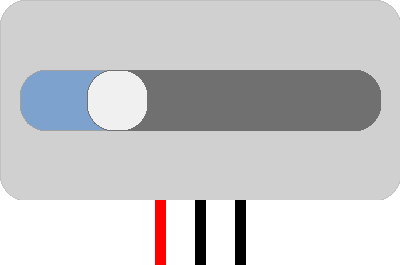

Потенциометр представляет собой устройство с 3 контактами.

1 контакт подключается к положительному выводу источника напряжения;
2 контакт - выходной сигнал потенциометра, подключается к следующему элементу цепи;
3 контакт подключается к отрицательному выводу источника напряжения (земле).

Значение сопротивления потенциометра определяется позицией отметки относительно левой границы. При нахождении отметки в левой части значение сопротивления минимально, а при нахождении в правой части - максимально.

Настройка

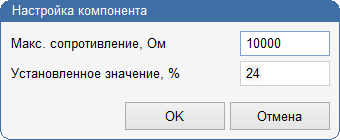

Для настройки значения сопротивления необходимо щелкнуть дважды по элементу и в появившемся окне задать требуемые параметры.
