Дисплей


Обозначение


Описание

Блок предназначен для вывода конечного значения сигнала на модель.

Изменение размера

По умолчанию блок создается минимальной ширины и высоты.



Но если подвести указатель мыши к правому нижнему углу прямоугольника, нажать и не отпускать левую кнопку мыши, и перемещать указатель, то размер блока будет изменяться.


Графическое представление информации

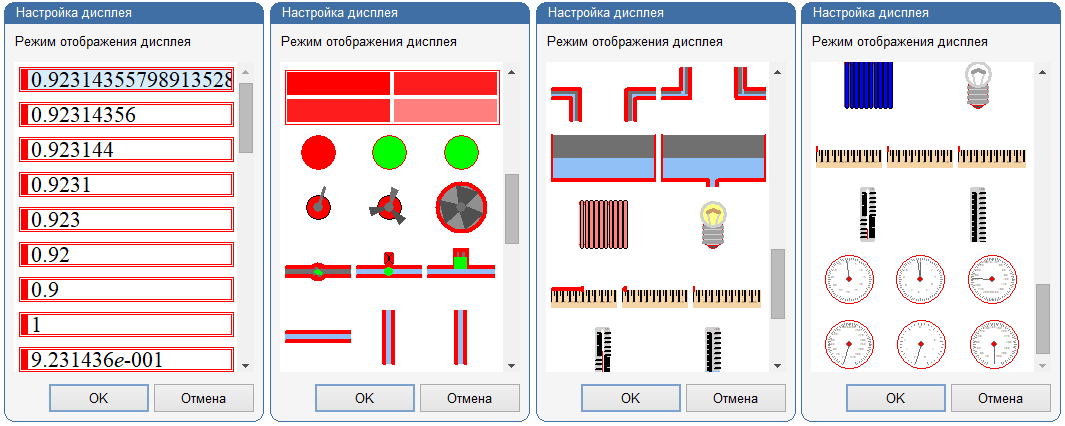

Для настройки типа представляемой информации необходимо на панели инструментов нажать на кнопку "Настройка дисплея".


После этого появится диалоговое окно, в котором необходимо выбрать тип дисплея.



Доступны следующие группы дисплеев:
1. Цифровой дисплей: отображение входного сигнала как числа с заданной точностью.
2. Значения элементов входной матрицы в графическом виде (синий цвет соответствует значению -1, красный - значению +1).
3. Индикаторы работы устройства: выключено, включено.
4. Электродвигатели с углом поворота вала, соответствующего входу.
5. Задвижки, трубы и баки с водой с уровнем воды, который соответствует входному сигналу (в диапазоне от 0 до 1).
6. Батарея (синий цвет соответствует значению -1, красный - значению +1).
7. Лампа накаливания: уровень излучения света определяется по входному сигналу (в диапазоне от 0 до 1).
8. Измерительные устройства: горизонтальный и вертикальный уровень, секундомеры, часы, спидометры, манометры и др.
