Обозначение
Описание| Монитор COM порта позволяет выводить на экран полученные от микроконтроллера символы и передавать управляющие команды. |

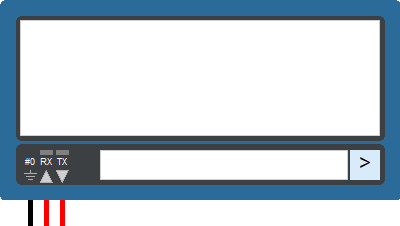

ХарактеристикиМонитор COM порта представляет собой устройство с 3 контактами и содержит верхний экран, на который выводится текст, полученный с микроконтроллера, и нижнее текстовое поле с кнопкой отправить ">", позволяющее записать необходимые символы и передать их на микроконтроллер.
Скорость работы монитора COM порта должна совпадать со скоростью работы соответствующего последовательного порта микроконтроллера, иначе часть информации может быть утеряна или продублирована несколько раз.
1 контакт подключается к земле.
2 контакт подключается к порту TX микроконтроллера.
3 контакт подключается к порту RX микроконтроллера. |

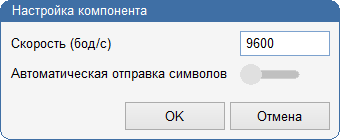

НастройкаДля настройки скорости работы порта необходимо щелкнуть дважды по синей области элемента и в появившемся окне задать требуемые параметры.
Также имеется возможность включить автоматическую отправку символов (цифры, буквы и др.) при наборе на клавиатуре.
 |
| |
| |
