Обозначение
Описание| Передатчики предназначены для проектирования собственного датчика с использованием сигнала, получаемого со структурной схемы. |

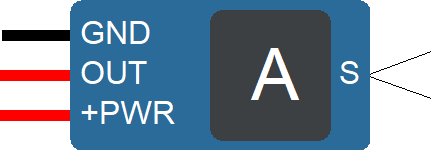

ХарактеристикиПередатчик (аналоговый) является аналогом потенциометра, численное значение показания которого формируется на структурной схеме системы и находится в диапазоне от 0 до 1.
Устройство выдает сигнал в диапазоне от 0 до напряжения питания в зависимости от значения, поступившего на вход со структурной схемы.
При подключении к электрической цепи необходимо учитывать полярность.
1 контакт (GND) подключается к земле.
2 контакт (OUT) подключается к следующему элементу цепи или к порту микроконтроллера.
3 контакт (+PWR) подключается к положительному сигналу источника питания.

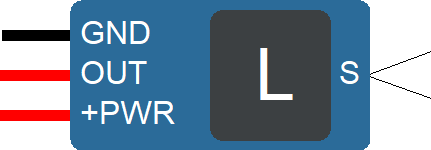

Передатчик (логический) имеет аналогичный принцип работы, но на выходе формирует либо нулевой сигнал, либо сигнал источника питания.
При подключении к электрической цепи необходимо учитывать полярность.
1 контакт (GND) подключается к земле.
2 контакт (OUT) подключается к следующему элементу цепи или к порту микроконтроллера.
3 контакт (+PWR) подключается к положительному сигналу источника питания. |
| |
| |
