ОписаниеБлок предназначен для реализации цифрового ключа - выборки значения сигнала в определенные моменты времени.
1 вход - обрабатываемый сигнал;
2 вход - сигнал, равный в текущий момент времени 1, если требуется выбрать значение из входа 1, и равный 0 в ином случае. Равномерная выборка реализуется через Импульсы. |

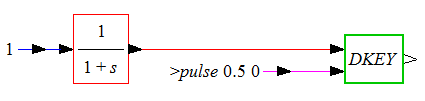

ПримерСтруктурная схема с реализацией блока выборки сигнала каждые 0,5 секунды имеет следующий вид.
На блок DKEY действует входной сигнал типа "импульсы", который записывается как "$>pulse 0.5 0".

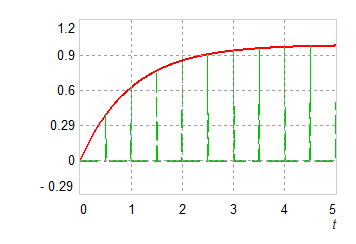

Результаты моделирования.
 |
| |
| |
