Для изменения типа электронного компонента необходимо щелкнуть на панели инструментов на кнопку "Настройка электронного компонента".

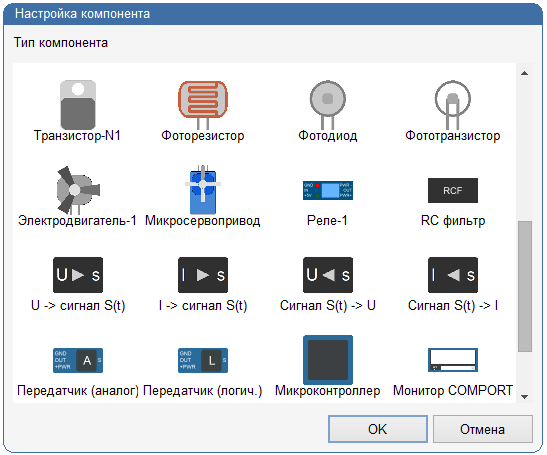

При размещении элемента на рабочей области модели или при настройке типа компонента появляется диалоговое окно со списком компонентов, в котором необходимо выделить необходимый компонент и нажать кнопку "OK".
Электронные компоненты позволяют выполнять моделирование электрических цепей, включая микропроцессорную технику. Имеются источники питания (батарейки), кнопки (касание и переключатель), контрольно-измерительные приборы КИП (амперметр и вольтметр), индикаторы (светодиод, лампа накаливания), потенциометр, диод, резистор, конденсаторы, индуктивность, транзистор, фоторезистор, фотодиод, фототранзистор, электродвигатель, микросервопривод, реле, устройства преобразования сигналов, датчик наклона, температуры, ультразвуковой датчик, монитор COM порта и микроконтроллер.
Основные характеристики и принцип работы электронных компонентов приведены в соответствующих разделах. |
