Обозначение
Описание| Электронный компонент предназначен для световой индикации протекающего тока в цепи. |
ХарактеристикиСветодиод имеет 2 контакта и подключается согласно полярности.
1 контакт (катод) подключается к следующему элементу или к земле.
2 контакт (анод) подключается к положительному сигналу.
Светодиод имеет нелинейную вольт-амперную характеристику (ВАХ), поэтому его сопротивление непостоянно.
Оптимальный ток светодиода определяется характеристиками изготовления светодиода и в большинстве случаев находится в диапазоне от 10 до 20 мА. Протекающий ток выше 20 мА негативно сказывается на сроке службы светодиода.
Падение напряжения на рабочем светодиоде в большинстве случаев находится в диапазоне от 1,6 В до 4 В. |

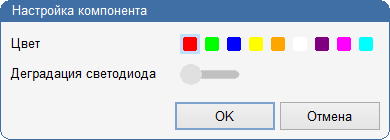

НастройкаЦвет светодиода выбирается из списка, для этого необходимо двойным щелчком нажать на электронный компонент и в диалоговом окне выбрать нужный цвет. Режим деградации светодиода предназначен для определения правильности задания рабочего тока и напряжения на светодиоде, т.к. если мощность на светодиоде превышает допустимую, то светодиод начинает выгорать и размыкает цепь.
 |
| |
| |
