Реле предназначено для управления замыканием и размыканием цепи с достаточно большой нагрузкой.
Характеристики

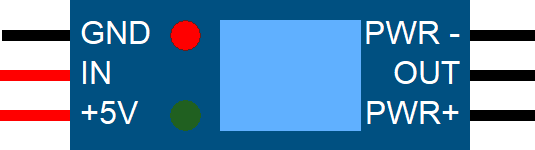

Реле представляет собой устройство с 6 контактами, контакты на левой стороне предназначены для подключения к логическим устройствам или микропроцессорной техники, а правые - для подключения нагрузки.
При отсутствии подачи высокого импульса реле переключает выход OUT к отрицательному контрату (земле), а при подаче - к положительному контакту.
Не рекомендуется запитывать логику и нагрузку от одного и того же источника.
Контакты на левой стороне:
1 контакт (GND) - подключается к земле.
2 контакт (IN) - подключается к логическому устройству или порту микроконтроллера.
3 контакт (+5V) - подключается к источнику питания.
Контакты на правой стороне:
1 контакт (PWR-) - подключается к отрицательному контакту источника питания (земля).
2 контакт (OUT) - подключается к контакту нагрузки.
3 контакт (PWR+) - подключается к положительному контакту источника питания.
