Транзистор


Обозначение


Описание

Транзистор пропускает ток в определенном направлении при открытии перехода за счет подачи соответствующего тока на базу.

Характеристики

Транзистор представляет собой устройство с тремя контактами.



1 контакт подключается к положительному сигналу (база) для открытия или закрытия перехода.
2 контакт подключается к следующему элементу схемы или к земле.
3 контакт подключается к положительному сигналу (источнику питания), ток через который будет пройдет через контакт № 2 после открытия перехода.

Настройка

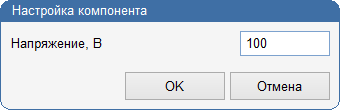

Для задания величины напряжения, при котором открывается переход, необходимо дважды щелкнуть на элемент и в диалоговом окне задать соответствующее значение.
