Преобразователи

Обозначение

Описание

Преобразователи предназначены для осуществления связи между электрической системой и структурной схемой.

Характеристики

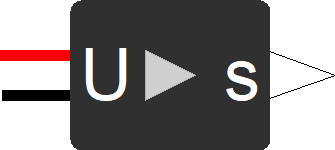

Преобразователь U в S(t) является аналогом вольтметра, численное значение показания которого можно использовать на структурной схеме при подключении к правому выходу "S". На структурной схеме этот выход представляет собой внешнее воздействие, значение которого соответствует напряжению на участке цепи.
При подключении к электрической цепи необходимо учитывать полярность.

1 контакт (верхний) подключается к положительному сигналу участка цепи.
2 контакт (нижний) подключается к выходу участка цепи (земле).

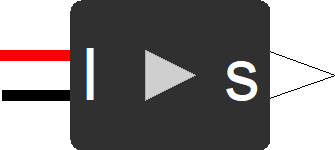

Преобразователь I в S(t) является аналогом амперметра, численное значение показания которого можно использовать на структурной схеме при подключении к правому выходу "S". На структурной схеме этот выход представляет собой внешнее воздействие, значение которого соответствует силе тока в цепи.
При подключении к электрической цепи необходимо учитывать полярность.

1 контакт (верхний) подключается к положительному сигналу (источнику питания).
2 контакт (нижний) подключается к следующему элементу или земле.

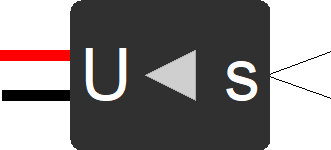

Преобразователь S(t) в U является аналогом источника напряжения (батарейка), численное значение которого определяется по сигналу, поступающего с элемента структурной схемы при подключении к правому выходу "S".
При подключении к электрической цепи необходимо учитывать полярность.

1 контакт (верхний) является положительным сигналом внешнего источника напряжения.
2 контакт (нижний) является отрицательным сигналом источника напряжения (землей).

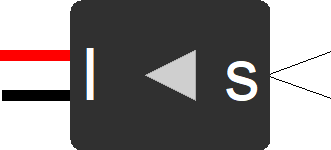

Преобразователь S(t) в I является аналогом источника тока, численное значение которого определяется по сигналу, поступающего с элемента структурной схемы при подключении к правому выходу "S".
При подключении к электрической цепи необходимо учитывать полярность.

1 контакт (верхний) является положительным сигналом внешнего источника тока.
2 контакт (нижний) является отрицательным сигналом источника тока (землей).
