Блок предназначен для реализации функциональных вычислений по результатам проведения моделирования системы.
Редактирование
Двойной щелчок левой кнопкой мыши по элементу активирует режим редактирования. Необходимо заполнить функцию, зависящую от одного или нескольких входных сигналов.
Изменение числа входных сигналов
Для изменения числа входных сигналов необходимо выделить звено и на панели инструментов нажать на кнопку "Добавить вход" или "Удалить вход".
Перечень доступных функций
Все названия следующих функций записаны на латинице!

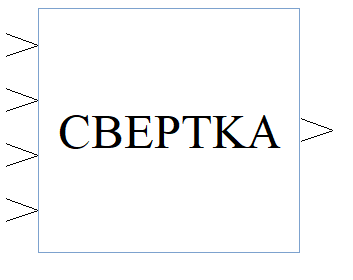

CBEPTKA - 2 входа - выполняет расчет Y(s) = U1(s)*U2(s);
CBEPTKA - 4 входа - выполняет расчет Y(s) = U1(s)*U2(s)-U3(s)*U4(s);
CBEPTKA - 8 входов - выполняет расчет Y(s) = (U1(s)*U2(s)-U3(s)*U4(s))*(U5(s)*U6(s)-U7(s)*U8(s)).
CKO - 2 входа - среднеквадратичное отклонение сигналов U1(t) и U2(t);
MAO - 2 входа - максимальное отклонение двух сигналов: Y(t)=MAX(U1(t)-U2(t));
AO - 2 входа - отлонение двух сигналов Y(s)=U1(t)-U2(t);
EPFILTER - 1 вход - фильтр экспериментальных данных U1(t), подробнее в разделе Фильтры.
